Control de Humos en
Industria Plástica

Inyección, extrusión, termoformado y mecanizado CNC de polímeros generan compuestos orgánicos volátiles (VOC) y partículas submicrónicas. Control de estireno, isocianatos y humos de degradación térmica bajo NOM-010-STPS y OSHA.

20 ppmPEL estireno OSHA

0.02 ppmPEL isocianatos (MDI/TDI)

20+Plantas de plásticos atendidas

99%Eficiencia en VOC por carbón activado

Diagnóstico de humos de plástico →

El humo invisible de la inyección de plástico

Cuando un polímero se procesa por encima de su temperatura de degradación térmica —lo cual ocurre frecuentemente en purgas, cambios de color y materiales con alto cizallamiento— libera una mezcla de compuestos orgánicos volátiles (VOC), partículas submicrónicas y gases irritantes o tóxicos que no son visibles a simple vista.

El estireno del ABS y el poliestireno causa narcosis y daño hepático crónico. Los isocianatos del poliuretano (PUR) son sensibilizantes respiratorios — basta una exposición para desarrollar asma ocupacional permanente. El cloruro de vinilo del PVC degradado es carcinógeno IARC Grupo 1. Estos riesgos exigen control de ingeniería — no solo EPP.

Campanas de extracción sobre boquilla de inyección y purga
Carbón activado específico para cada VOC (impregnado para isocianatos)
Filtros HEPA para partículas submicrónicas de polímero
Extracción en puestos de mecanizado CNC de termoplásticos
Medición de VOC con detector PID y cromat. de gases para caracterización

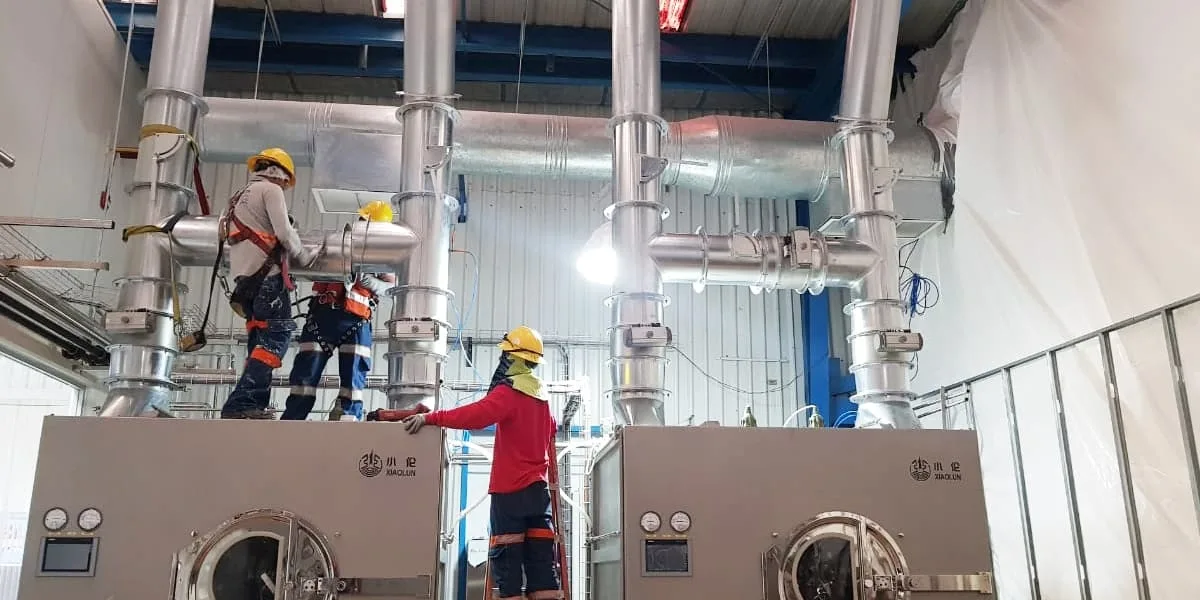

Sistema de extracción localizada humos plástico inyección

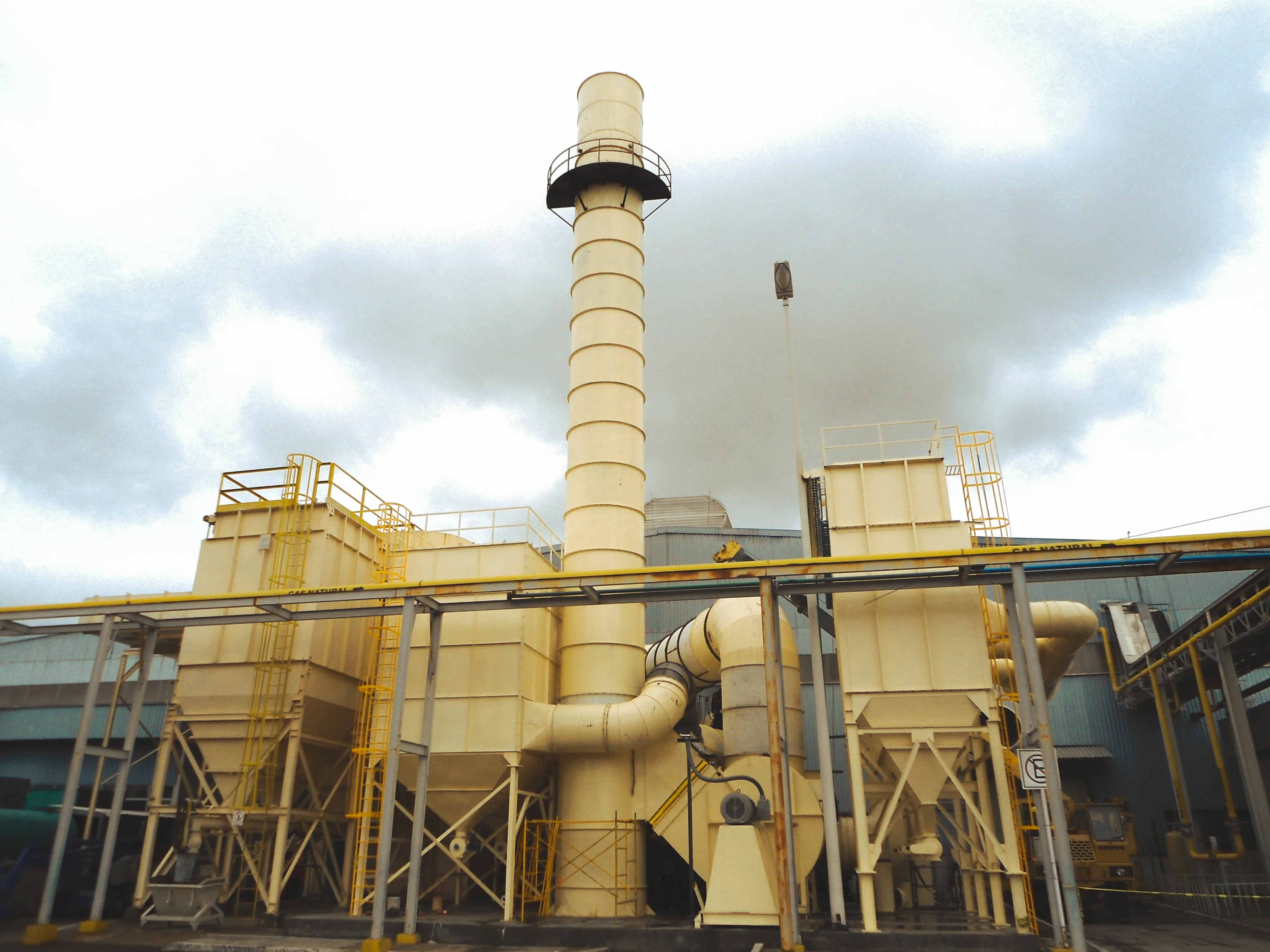

Colector de humos inyectora plástico nave industrial

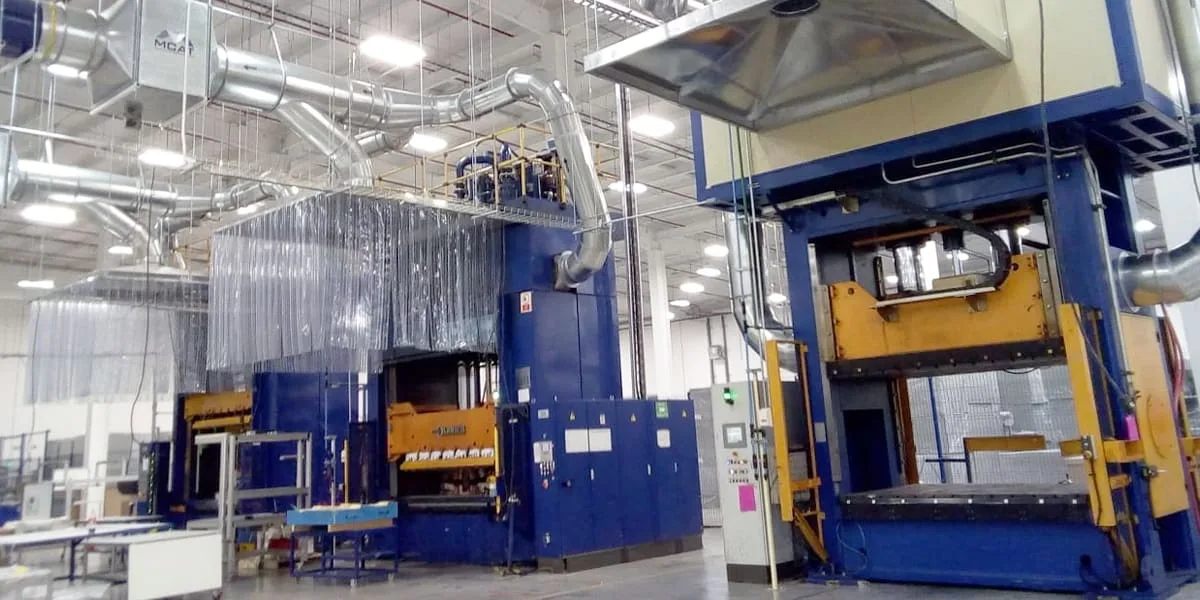

Humos y neblinas inyección polietileno polipropileno

Grupo Herdez Vitro Flex Plásticos Rex Moldex

Perfil de riesgo por material y proceso

Material / Proceso	Contaminante	Riesgo	PEL / Límite	Solución MCAT
ABS / Poliestireno (inyección)	Estireno, butadieno, humos de degradación	Alto	20 ppm estireno OSHA	Campana captura + carbón activado GAC
Poliuretano espuma flexible / rígida	Isocianatos MDI/TDI, aminas, formaldehído	Crítico	0.02 ppm TDI (ACGIH)	Extracción forzada + carbón impregnado KI/KOH
PVC blando / plastisoles	Cloruro de vinilo (VCM), HCl, ftalatos	Crítico	1 ppm VCM OSHA	Extracción + scrubber alcalino para HCl
Nylon / PA6-PA66 (extrusión)	Caprolactama, aminas alifáticas, aldeídos	Moderado	5 ppm caprolactama	Extractor sobre dado + filtro HEPA
CNC de PEEK / PTFE / Ultem	Polvo de polímero de alta temperatura, partículas	Moderado	NOM-010 2 mg/m³	Brazo articulado + cartuchero HEPA portable
Termoformado de lámina PS/PET	Estireno, acetaldehído, VOC varios	Moderado	20 ppm estireno	Campana superior + carbón GAC en descarga

Soluciones para industria de plásticos

🏭

Sistema central nave de inyección

Diseño de extracción centralizada para naves con 10-100 inyectoras. Ductería de baja velocidad (8-12 m/s) conectada a colector con carbón activado y HEPA final.

Dampers motorizados por inyectora
VFD con presión constante en colector
Monitoreo de VOC en tiempo real

🎯

Campanas de purga y boquilla

Campanas de extracción diseñadas para capturar humos directamente en la boquilla de la inyectora durante purgas y arranques. Mayor concentración de VOC en estos momentos.

Velocidad de captura 0.5–1.0 m/s
Posicionamiento ajustable sin interferir con operación
Conexión flexible al sistema central

💨

Carbón activado para VOC

Lechos de carbón activado granular (GAC) específicos para cada VOC. Para isocianatos se usa carbón impregnado con KI. Para VCM del PVC, carbón especial de alta área superficial.

Área superficial BET >1,000 m²/g
Cambio o reactivación programada
Prueba de breakthrough con detector PID

🔬

Monitoreo de isocianatos

Detección continua de MDI/TDI con sensores electroquímicos (rango 0.001–0.1 ppm) y alarma al 50% del PEL. Registro de datos para historial de exposición del personal.

Certificación MeSA o Dräger
Alarma visual y sonora en el área
Transmisión a SCADA o CMMS

⚙️

Extracción en CNC de polímeros

Sistemas de extracción integrada para fresadoras CNC de PEEK, Nylon, Delrin y otros plásticos de ingeniería. Brazos articulados y domos superiores según geometría de la máquina.

Partículas de polímero PM 2.5
Sin interferencia con área de trabajo
Filtros HEPA recambiables en sitio

🌬️

Scrubber para PVC / HCl

Para procesos con PVC degradado que generan ácido clorhídrico (HCl). Scrubber húmedo alcalino con solución de NaOH que neutraliza el HCl antes de la descarga a la atmósfera.

Eficiencia >99% en HCl
Dosificación automática de NaOH
Monitoreo de pH en efluente

Proyectos en industria de plásticos

Sistema extracción inyectoras plástico nave industrial

Extracción localizada humos proceso plástico

Colector central plásticos con carbón activado

Control humos y neblinas inyección polímero

Sistema ductos y válvulas extracción plásticos

Ductería de baja velocidad nave inyección

Normativas aplicables

🇲🇽

NOM-010-STPS

Agentes contaminantes en el trabajo. Define PELs para estireno (30 ppm TWA), isocianatos (0.02 ppm TDI) y cloruro de vinilo (1 ppm) en el ambiente laboral.

🇺🇸

OSHA 29 CFR 1910.94

Ventilación abrasiva, rociado y operaciones similares. Base para diseño de sistemas de extracción en operaciones de rociado de plástico y pulverizado.

☣️

IARC / ACGIH TLVs

El VCM del PVC es carcinógeno IARC Grupo 1. Los TLVs de la ACGIH son más restrictivos que los PELs de OSHA para muchos VOC de plásticos — MCAT diseña para el más restrictivo.

🏎️

IATF 16949

Para fabricantes de plásticos Tier 1/2 automotriz. El control ambiental del área de inyección se documenta en el APQP y se audita en certificaciones de cliente OEM.

🌍

NOM-043-SEMARNAT

Emisiones atmosféricas de fuentes fijas. Para instalaciones con emisiones de VOC mayores a 10 ton/año se requiere reporte anual de emisiones y control demostrado.

📋

REACH / RoHS

Para plantas exportadoras a Europa. El control de emisiones de ftalatos y compuestos de bromuro retardante de flama forma parte del cumplimiento REACH en manufactura.

Preguntas frecuentes

Respuestas técnicas para procesos complejos

¿Qué diferencia hay entre extracción de gases y extracción de polvo en plásticos?

Los procesos de moldeo por inyección y extrusión generan principalmente gases y vapores orgánicos (VOCs, isocianatos, estireno, etc.) — no partículas. El sistema requiere filtros de carbón activado o scrubbers para VOCs, no mangas de polvo. El proceso de fresado, lijado o trituración de piezas genera polvo de plástico que sí requiere filtración de partículas. MCAT identifica el contaminante dominante de cada proceso antes de diseñar el sistema.

¿El polvo de PVC quemado es diferente a otros polvos plásticos?

Sí, significativamente. El PVC degradado por calor libera ácido clorhídrico (HCl) — extremadamente corrosivo para los componentes del sistema de extracción. El colector, ductería y filtros deben ser en materiales resistentes al HCl: polipropileno o acero inoxidable 316L para el equipo; filtros de poliéster con tratamiento ácido o fibra de vidrio para las mangas. Instalamos siempre un neutralizador de pH en el efluente si hay HCl confirmado.

¿Necesito extracción en el proceso de corte láser de plásticos?

Obligatoriamente. El corte láser de plásticos genera una pluma de gases y vapores altamente tóxicos (benzeno, tolueno, isocianatos en poliuretano, ácido clorhídrico en PVC) en la zona de corte. Los fabricantes de cortadoras láser exigen extracción en chimenea como condición de garantía. El sistema debe proporcionar velocidad de captura mínima 0.5 m/s en la abertura de la cámara de corte, con filtración de carbón activado de mínimo 100 mm de espesor.
